石英砂周边传动式浓缩机是一种专门用于石英砂等矿物浆料浓缩的设备，它属于浓缩机的一种类型，具体为周边传动式。以下是对该设备的详细介绍：

一、定义与分类

• 定义：石英砂周边传动式浓缩机是一种利用重力沉降原理，通过周边传动的方式，将悬浮于矿浆中的固体颗粒进行沉降浓缩的设备。
• 分类：根据传动方式的不同，周边传动式浓缩机可分为辊轮传动式和齿条传动式两类。石英砂周边传动式浓缩机即属于这一类别。

二、结构与组成

石英砂周边传动式浓缩机主要由以下几个部分组成：

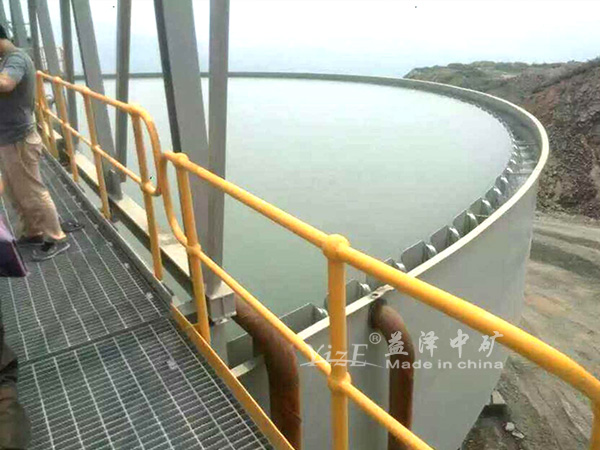

• 圆形浓缩池：用于容纳待浓缩的矿浆，矿浆中的固体颗粒在池中沉降。
• 耙式刮泥机：由耙架、槽架、中心支架、传动装置等组成，负责将沉积于池底的矿泥刮集到池底中心的排矿口排出。
• 传动装置：将电动机的运动和动力传递给耙架，使其围绕中心旋转。对于大直径的浓缩机，为了增加摩擦力，可能会采用多点胶轮驱动等方式。
• 集电装置：用于向电动机供电，确保设备的正常运行。
• 其他辅助部件：如浮渣刮板、稳流筒、控制柜等，用于提高设备的运行效率和稳定性。

三、工作原理

• 矿浆进入圆形浓缩池后，固体颗粒在重力作用下沉降到底部，而上部则成为澄清水。
• 耙式刮泥机在传动装置的驱动下，围绕中心旋转，将沉积于池底的矿泥刮集到池底中心的排矿口排出。
• 澄清水则从浓缩池上沿溢出，经过处理后可以循环利用或排放。

四、特点与应用

• 特点：
  • 周边传动方式使得设备结构紧凑，占地面积小。
  • 运行稳定可靠，维护成本低。
  • 浓缩效果好，能够提高矿浆的固体含量。
• 应用：
  • 石英砂周边传动式浓缩机广泛应用于石英砂、铜矿、铁矿等矿物的浓缩处理。
  • 在冶金、化工、煤炭、非金属选矿、环保等行业也有广泛应用。

五、技术参数与规格

具体的技术参数和规格会因设备型号和生产厂家的不同而有所差异。以某型号的石英砂周边传动式浓缩机为例，其技术参数可能包括池径、池深、处理量、工作压力、功率、设备自重等。例如，某型号的池径为24m，池深为5m，处理量可达10000m³/d，工作压力为1.5MPa，功率为4500W。

六、维护与保养

为了保持石英砂周边传动式浓缩机的良好运行状态和延长使用寿命，需要定期进行维护和保养。具体包括检查传动装置的运行情况、清理刮泥板上的积泥、检查集电装置的接触情况等。此外，还需要注意设备的润滑和防腐工作，确保设备在恶劣的工作环境下也能正常运行。
